Brides à col à souder et brides à enfiler—-BS3293

Norme britannique BS 3293 : 1960 - Brides de tuyaux en acier au carbone (taille nominale supérieure à 24 pouces) pour l'industrie pétrolière, couvre la classe de 150 lb à 600 lbbrides à souderetglisser sur les brides.

Ce qui suit présentera les dimensions et les tolérances dubride à collerette à souder et bride à souder plate à collerettedans BS 3293.

Le col à souder et la bride coulissante BS3293 appartiennent au système standard de bride standard américain.Il s'agit d'une manifestation de la bride standard américaine (également connue sous le nom de méthode ANSI) et l'une des brides couramment utilisées sur les équipements ou les pipelines.

BS 3293:1960 est un matériau et une taille.Cette norme s'applique uniquement à l'acier au carbone forgéBride à enfiler et bride à col soudé de diamètre nominal26 pouces et plus pour le pétrolePerçage industriel, boulonnage, finition et épaisseur
Les dimensions s'appliquent également aux extrémités intégrées.
Brides pour vannes et raccords.Quatre types de brides sont fournis, à savoir les classes 150, 300, 400 et 600. BS 3293:1960 n'inclut pas : les valeurs nominales de pression/température ;Le nom de la référence de la bride est utilisé à des fins d'identification
Référence croisée uniquement : BS 1503, BS 1560, BS 1750, BS 3351, ANSI B16.20, ASTM A 105

Différence entre les brides à col soudé et les brides à enfiler
1. Différentes formes de soudure :
Une inspection radiographique peut être effectuée pour les soudures de la bride à souder bout à bout, mais pas pour la bride à souder plate à col.La forme de soudage de la bride et du tuyau à souder bout à bout est une soudure circonférentielle, tandis que la forme de soudage de la bride et du tuyau à soudage plat est une soudure d'angle.Le soudage bout à bout est une soudure circonférentielle bout à bout, et le soudage plat est constitué de deux soudures circonférentielles d'angle.La différence entre les deux est que la soudure reliant la bride à souder bout à bout et la buse appartient au joint de classe B, tandis que la soudure reliant la bride à souder bout à bout et la buse appartient au joint de classe C.
2. Différents matériaux :
Le matériau de la bride de soudage bout à bout du col est généralement constitué de pièces en acier forgé par usinage.Le matériau de la bride à souder à enfiler avec col est constitué d'une tôle d'acier ordinaire avec l'épaisseur requise par usinage.
3. Différentes pressions nominales :
La pression nominale de la bride à souder bout à bout est de 1 à 25 MPa, ce qui est plus élevé.La pression nominale de la bride de soudage plate à col est de 0,6 à 4 MPa.Par rapport à la bride de soudage plate à col, son niveau de pression est inférieur et sa capacité d'adaptation à la pression est également inférieure

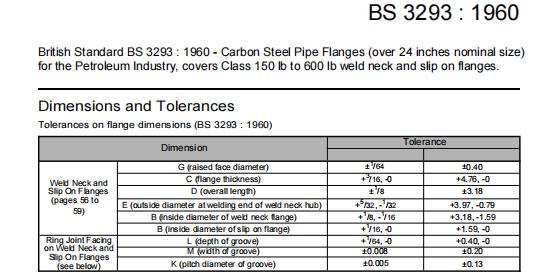

dimension et tolérances bs3293

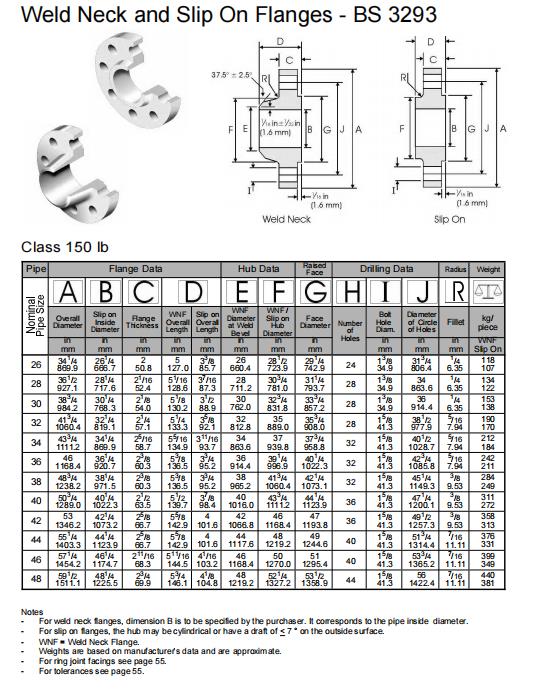

BS 3293

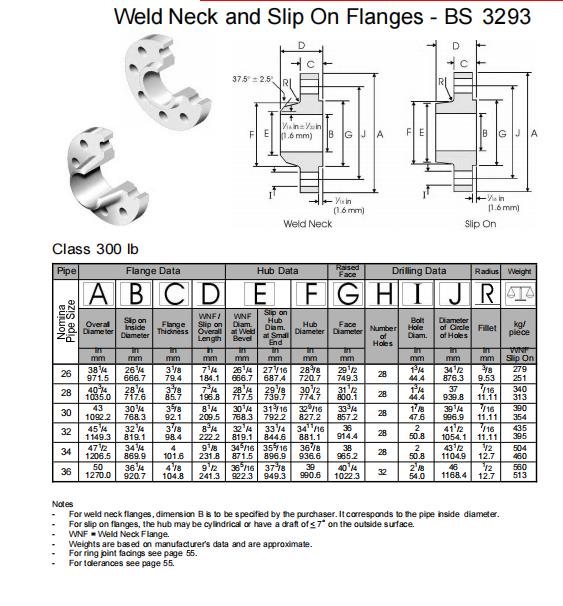

BS 3293 300LB

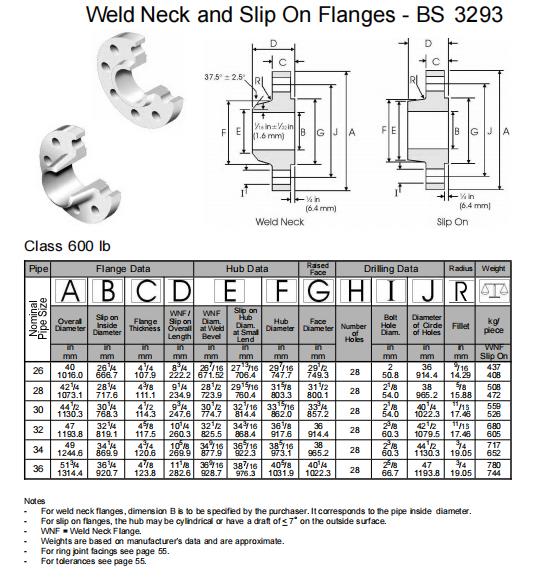

BS 3293 600LB
